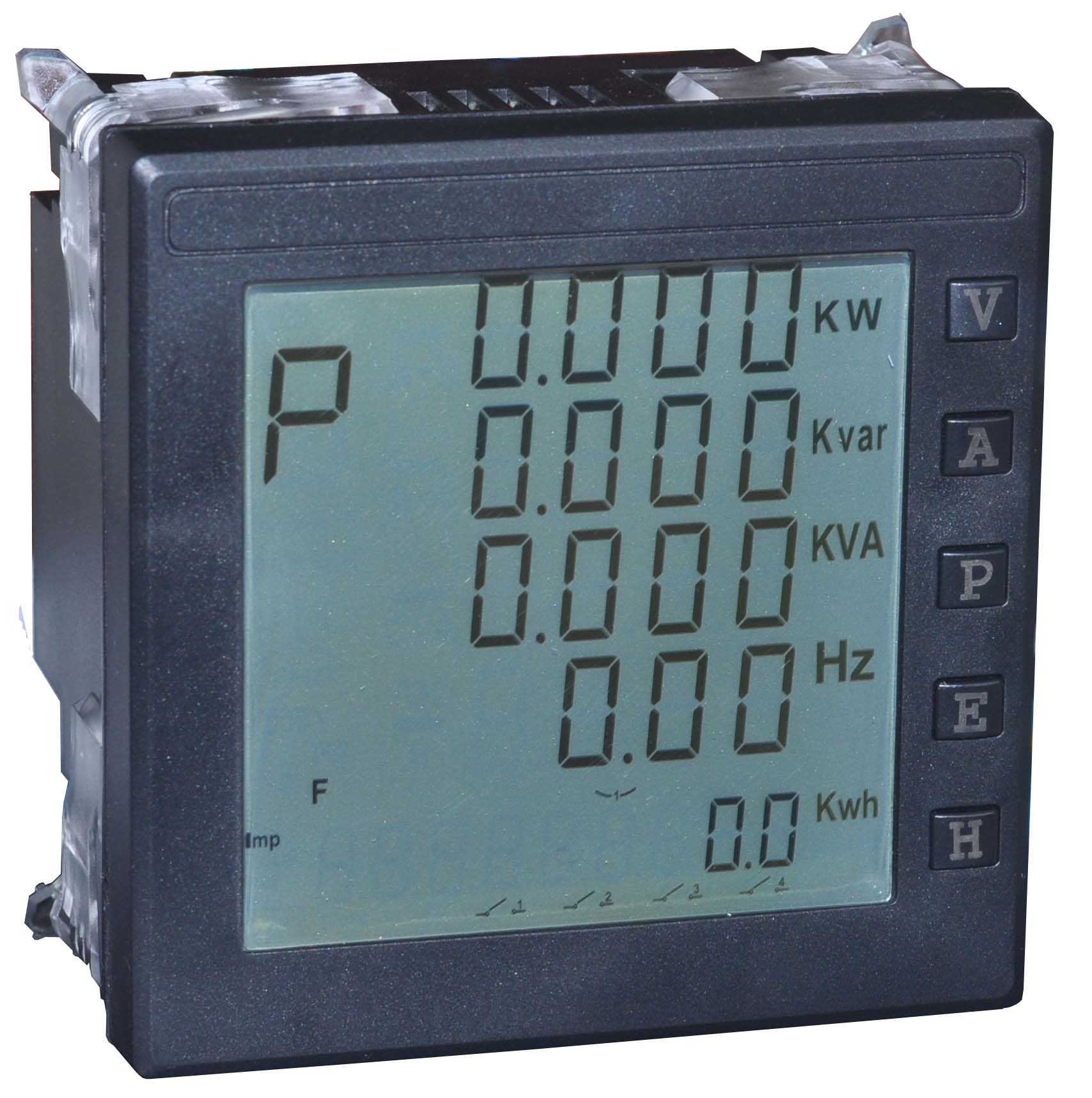

CH80系列综合电力监控仪表



CH80系列综合电力监控仪表具有高精度、高集成度、多功能等特点，在实现全面精确的基本电力参数测量的基础上可进行四象限能量累计、分时段计费（TOU）、实时电度定时抄表、电压合格率统计抄表、事件顺序（SOE）记录、故障波形记录、趋势记录、最值记录、谐波分析、序分量分析、相角测量、可编程越限报警等功能。无需扩展功能模块，仪表本体最多可同时具备4路独立无源开关量输入、2路可编程继电器输出、2路可编程固态继电器输出、1路有功电度脉冲输出、1路无功电度脉冲输出。 CH80还集成了工业标准RS485通讯接口，所有的数据都可以通过Modbus-RTU协议进行访问和修改。

CH80系列产品可作为智能电网前端采集终端（RTU），也可作为配电系统的多功能电力品质分析仪表，其应用范围非常广泛。由于采用了先进的真有效值（RMS）和数字信号处理（DSP）技术， CH80系列产品更适用于非线性负载系统等电力质量恶劣的环境或对电力质量要求很高的系统。由于还具有完善的能量计量和分时计费功能，CH80也适用于需要电力能源管理或成本控制的场合。

u  基本测量功能

电压U：三相相电压、线电压及其平均值

电流 I：三相相电流及其平均值、中线电流

有功功率P：四象限各相有功功率和系统有功功率

无功功率Q：四象限各相无功功率和系统无功功率

视在功率S：各相视在功率和系统视在功率

功率因数PF：各相功率因数和系统功率因数

频率 F

u  电力品质参数

电压谐波含量：2~31次谐波和总谐波含量

电流谐波含量：2~31次谐波和总谐波含量

电流不平衡系数：（I_unbl）

电压不平衡系数：（U_unbl）

电话干扰系数：（THFF）

电压峰值系数

电流K系数

u  电能计量功能

CH80可实现高精度的双向电能计量，包括4个可编程时段（尖、峰、谷、平）的输入/输出有功电度、输入/输出无功电度以及有、无功的输入输出之和、输入输出绝对值之和。

u  最值记录功能

实时统计有关电量（各相/线电压、各线电流、有功功率、无功功率、视在功率、功率因数、频率、需量、不平衡度、THD等）的最值信息，并记录发生时刻。所有的记录数据存储在非易失性存储器中，掉电不丢失。



u  需量功能

仪表支持用户编程选择多种需量算法，包括滑动区块法、固定区块法、热需量法、滚动区块法等。需量同步方式可以编程设定，并可记录最大需量发生的峰值及其时刻。需量测量的参数包括：三相总有功需量、总无功需量、电流需量。



u  趋势记录

仪表在用户设定的时间间隔（1~61分钟）自动记录并存储一组测量数据，用户通过读取可以方便了解这些参数在某一时间段内的变化趋势。



u  报警功能

可从35个参数中编程选择多达9个报警参数。9个参数的门限和时限均可以设定。当选定的参数超过门限并且持续时间超过设定值时，触发事件记录并触发设定的DO报警输出。可选的35个参数为F、V1、V2、 V3、VInavg、V12、V23、V31、VIIavg、I1、I2、I3、In、Iavg、P1、P2、P3、Psum、Q1、Q2、Q3、Qsum、S1、S2、S3、Ssum、PF1、PF2、PF3、PF、U_unbl、I_unbl、Dmd_P、Dmd_Q、Dmd_S



u  通讯功能

RS485通讯接口

标准工业Modbus通讯协议



u  脉冲输出

两个DO输出可以用户编程设定为与Kwh、Kvarh或KVAh成比例的脉冲输出。脉冲的宽度和脉冲频率可以设定。



u  遥控功能

两路继电器输出可用于控制电力开关。
